Skjøtenippel – Simduct

Skjøtenippel – Simduct

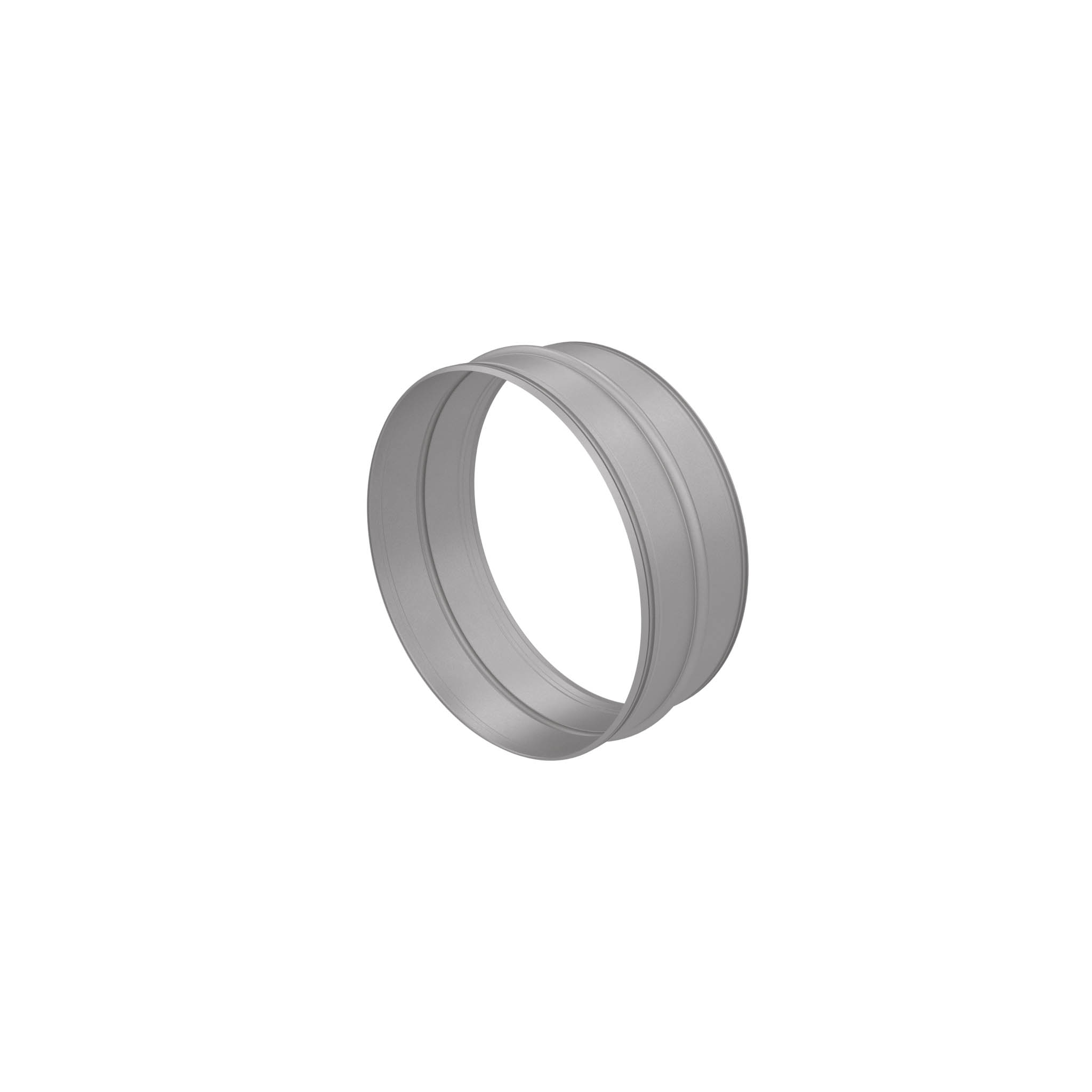

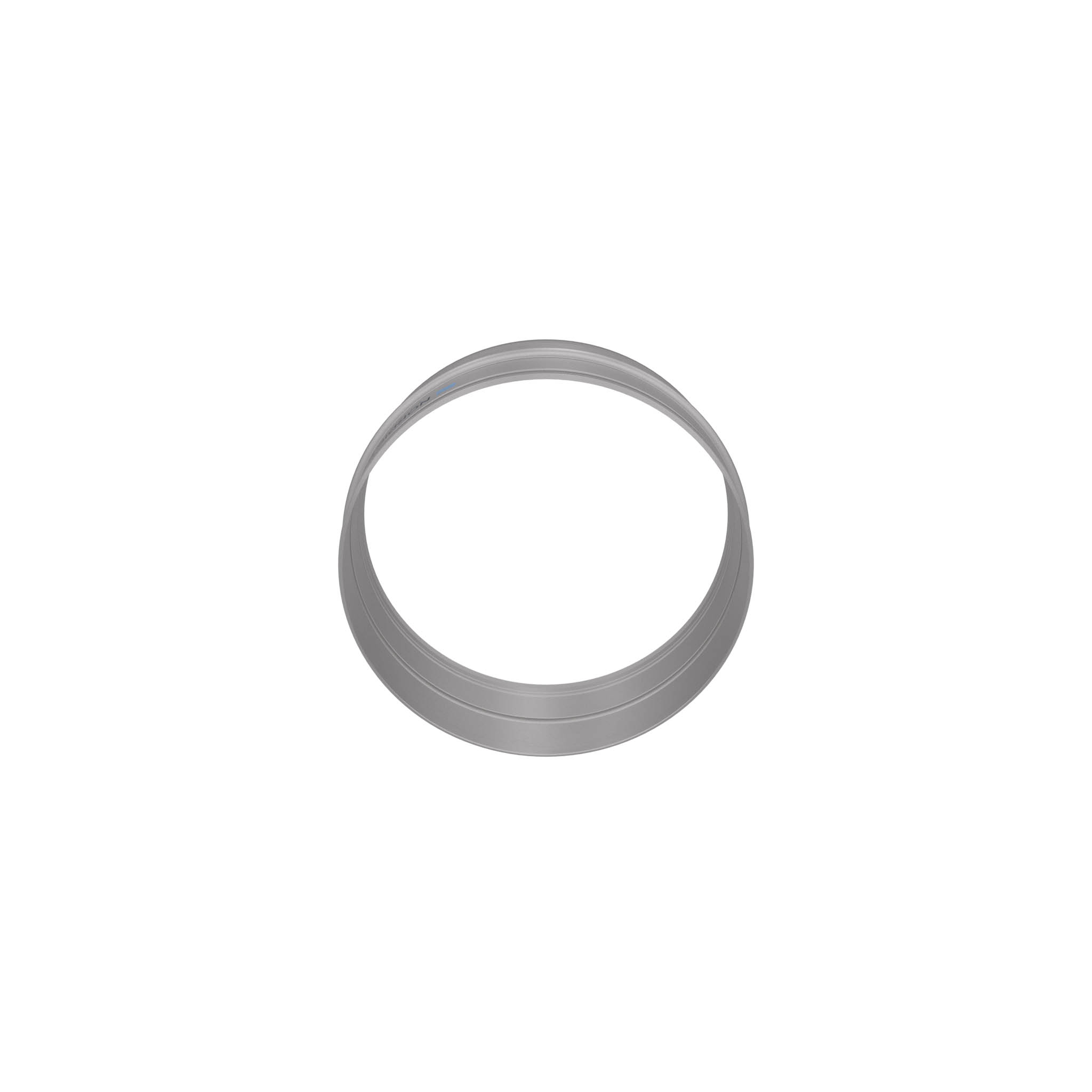

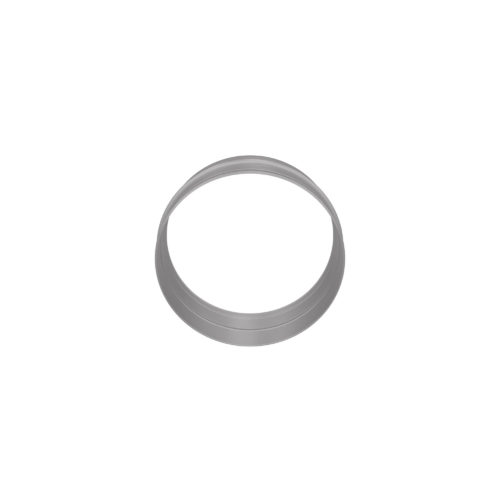

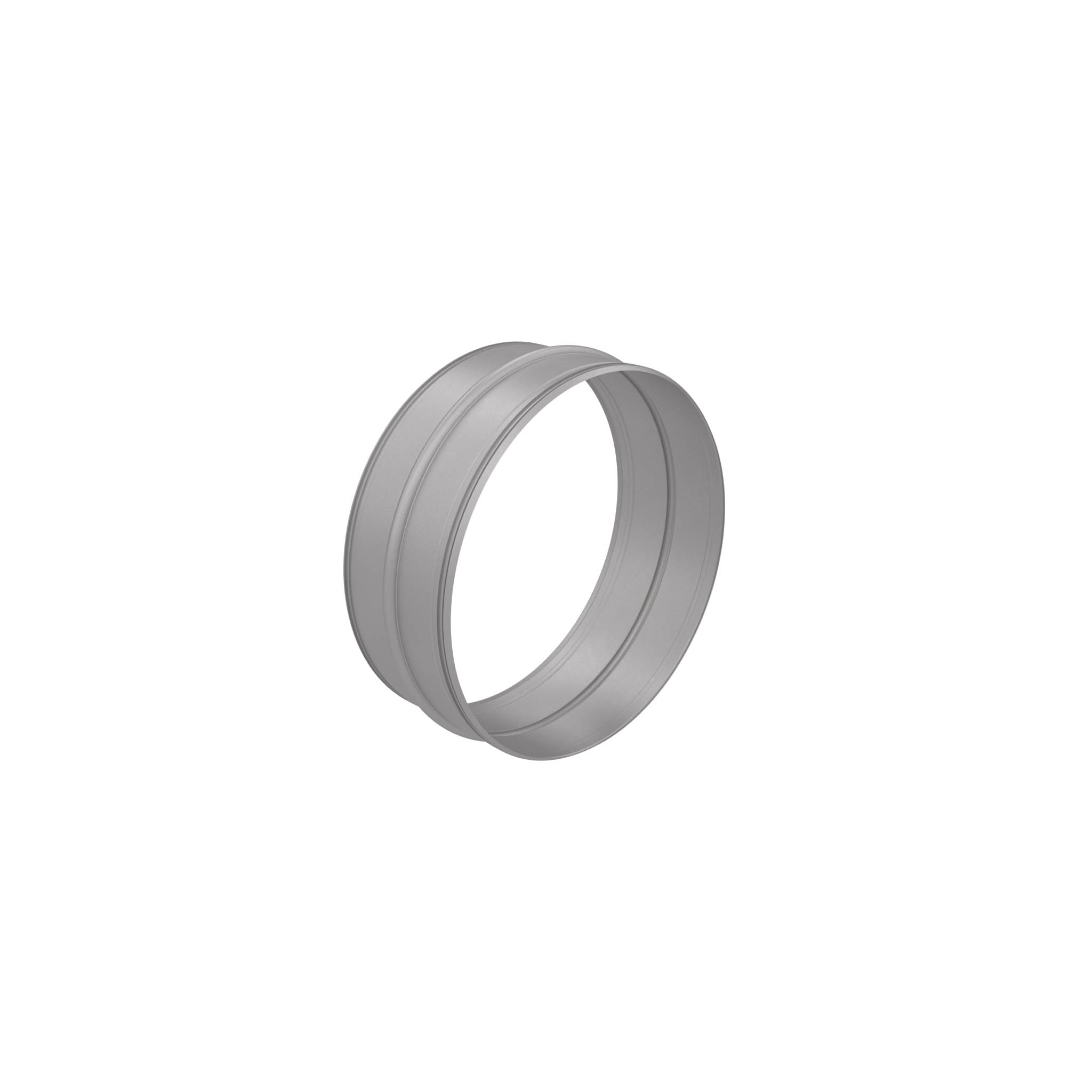

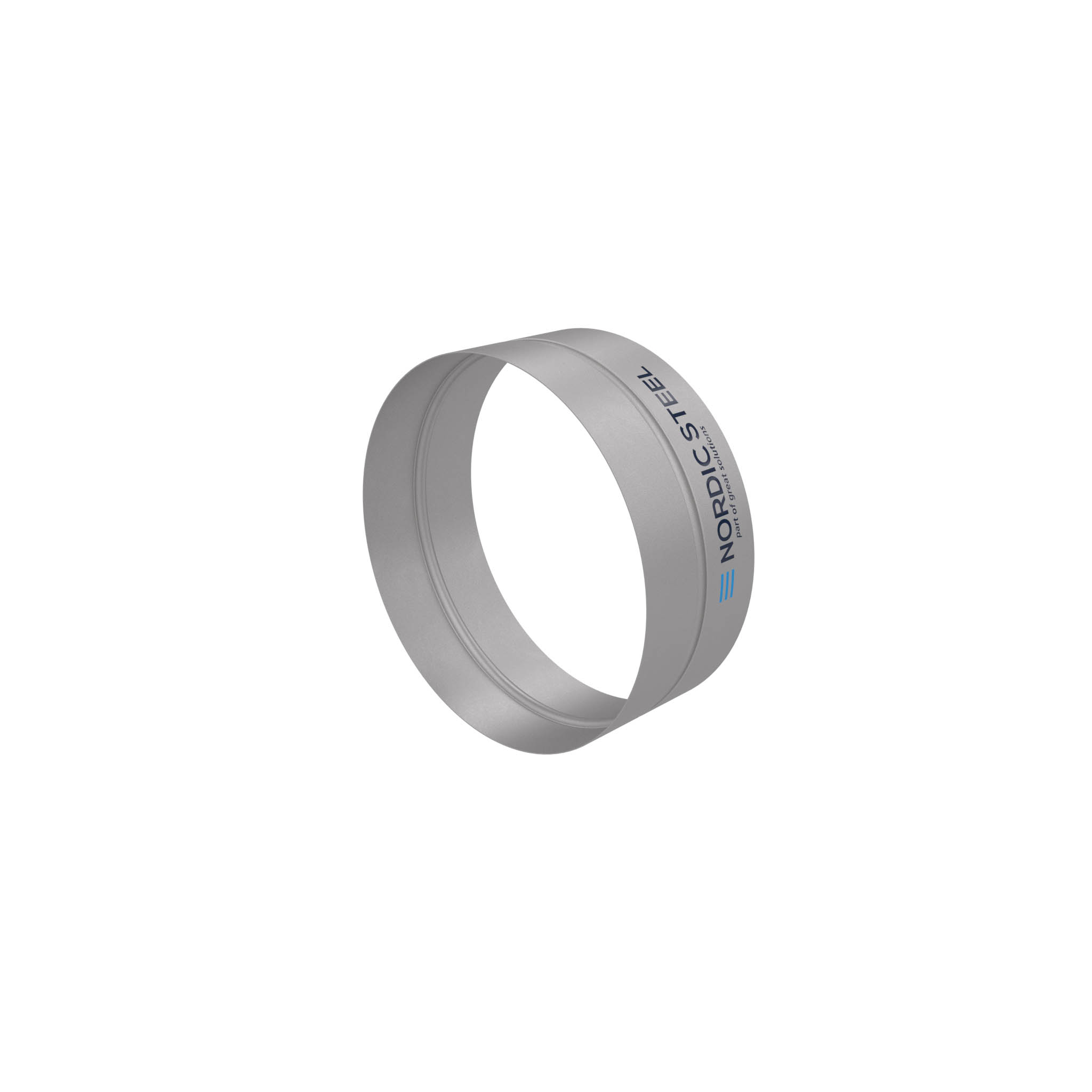

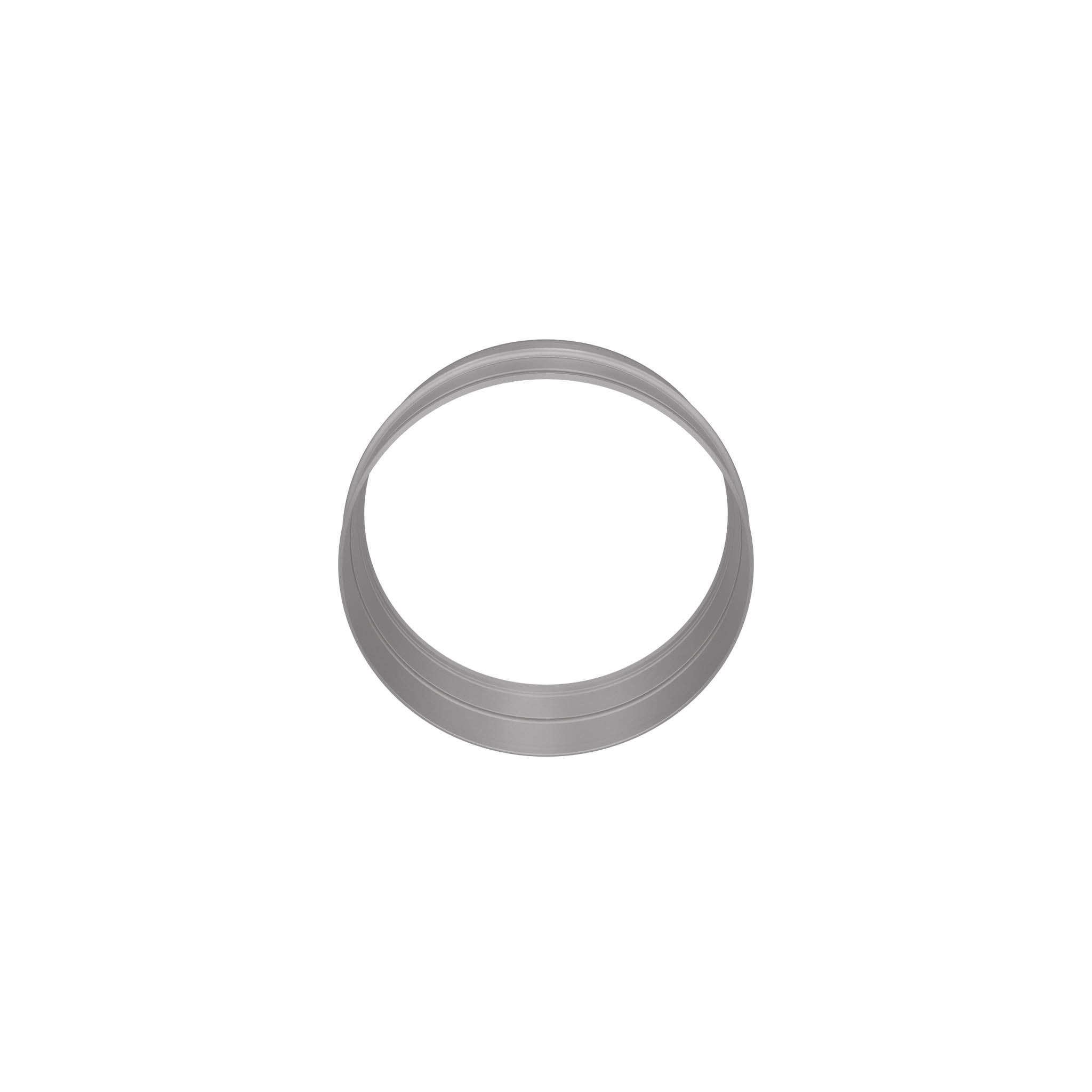

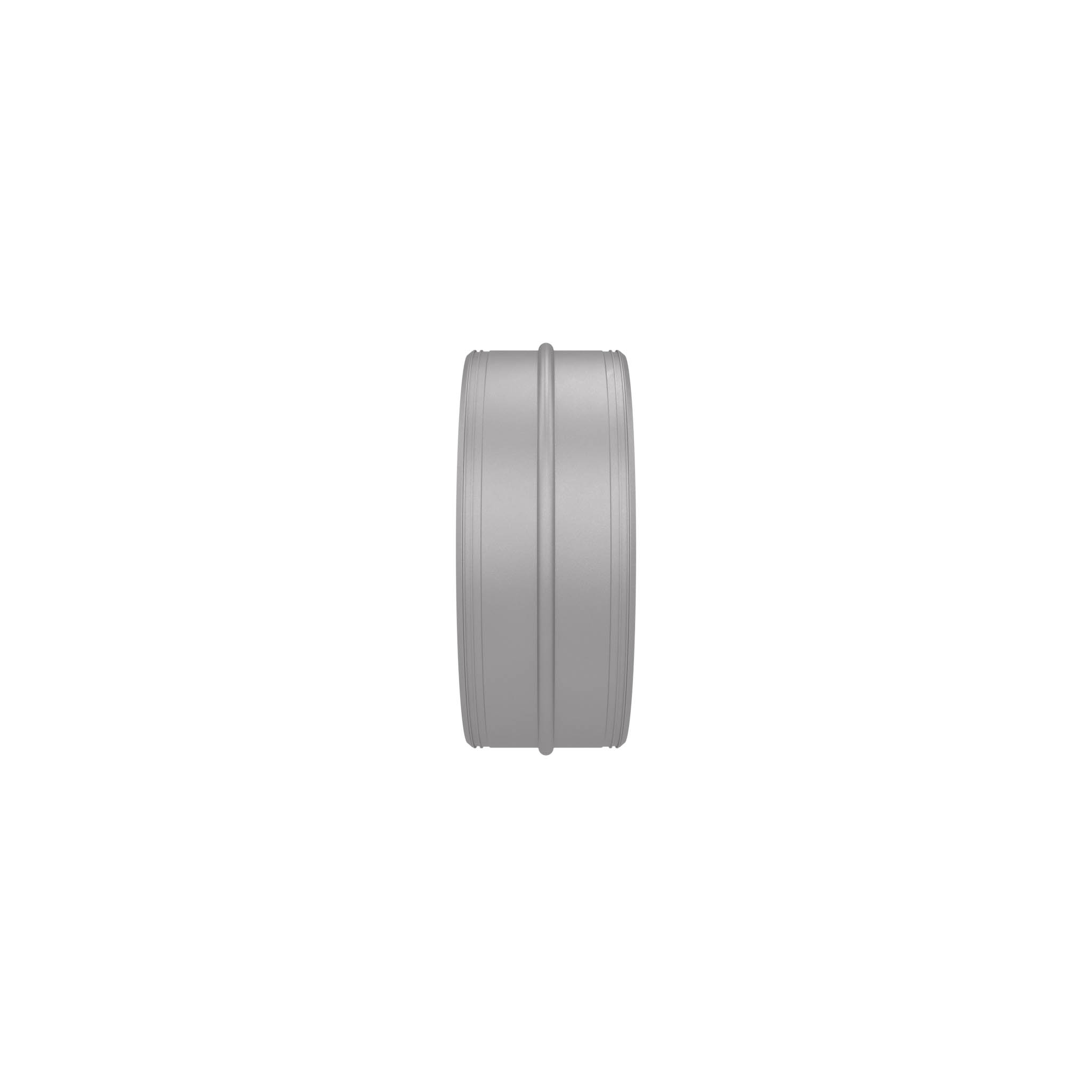

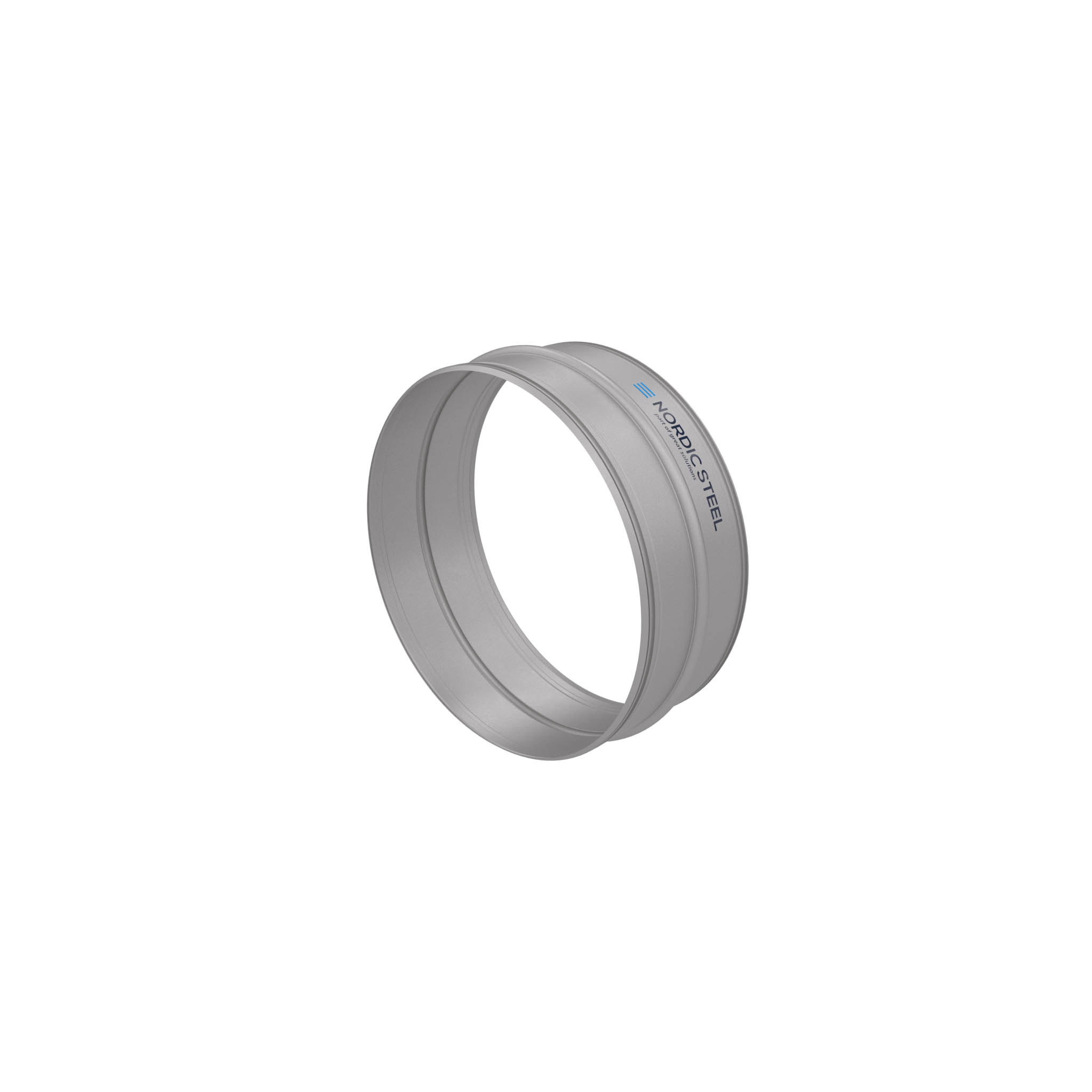

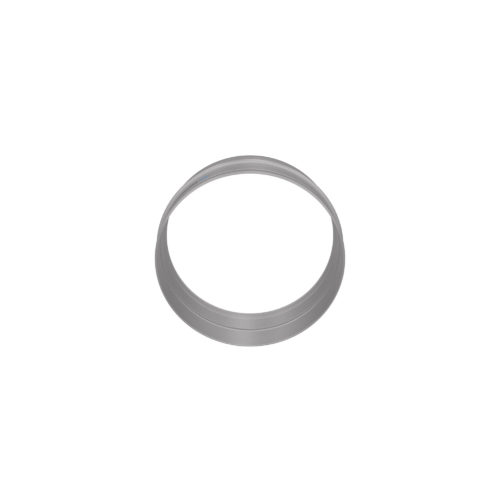

Denne sirkulære skjøtenippelen er en del av Simduct-serien og beregnet for bruk i kanalsystemer.

Skjøtenippelen er tilgjengelig i flere dimensjoner og tykkelser.

Categories ,

Beskrivelse

Denne sirkulære skjøtenippelen er en del av Simduct-serien og beregnet for bruk i kanalsystemer.

Skjøtenippelen er tilgjengelig i flere dimensjoner og tykkelser.



Simduct

Varemerket Simduct er en produktserie av syrefaste kanaler i topp kvalitet.

Produktene utviklet i denne serien har gjennom mange år med testing, modifisering og justering tilegnet seg unike egenskaper.

Kanalene og utstyret er av bransjens høyeste kvalitet, både i form av styrke, tetthet og brannmotstand. Produktene er produsert i syrefast stål AISI 316L.

Ved å velge Simduct, vil man redusere vekten på kanalsystemet betraktelig i forhold til klasse A.

SINTEF testet klasse F-kanalene for å tilfredsstille brannklasse A-0.

Klasse F-kanalene må klare 850 grader celsius i 60 minutter, og fortsatt være intakt, for å tilfredsstille kravene i brannklasse A-0.

Den tekniske rapporten som godkjenner testen er produsert av DNV. (Report No. 2007 – 0816.)

DNV GL/ABS godkjente resultatet fra SINTEF-testen for å sikre at den var innenfor IMO RES. A.754 (18).

Testen er også godkjent av Sjøfartsdirektoratet og Oljedirektoratet.

Forenklingen av installasjon kommer av blant annet vektreduksjonen, lettere sammenkobling og  generelt mindre volum.

Studier viser at man bruker 35 prosent kortere tid på å installere Simduct-kanalene enn klasse A-kanalene.



Egenskaper og fordeler (Skjøtenippel)

• Enkel installasjon og montasje

• Lav vekt i forhold til klasse A kanaler

• Lavere installasjonskostnader

• Lavere operasjonskostnader

• Mindre avkapp

• Bedre strømningsforhold

• Lavere trykkfall

• Mindre vibrasjon og lavere lyd



Overflatebehandling

• Syrevasket



Sertifiseringer og klasser

• NS-EN ISO 15138 (Eurovent 2/3 & Eurovent 2/4)

• Brannklasse A-0 (Klasse F)

• IMO Res. A.754 (18)

• Godkjent av Sjøfartsdirektoratet og Oljedirektoratet

• NS 3561 Circular Ducts Made of Steel Plates

• NS 3560 Rectangular Ducts Made of Metal Plates

• Swedish Standard SS 2609

• Heating and Ventilating Contractors Association:

Specification for Sheet Metal Ductwork DW 142

• Ductwork Leakage Testing DW 143

• Equinor Technical Standard:

Ductwork, Grills and Diffusers, G-SP-107, Oct. 1992, Rev. B.

• Norsok Standard, H-CR-001. Rev. 3 July 1998

Klasse C

Simduct Klasse C

• ISO 15138

• Produsert i 316L

• 0,8 – 1,5 mm tykkelse

• Dimensjoner fra Ø100 Ø1500

Driftsforhold

• Kanaler eksponert for varierende vær, korroderende atmosfære og/eller for mekanisk stress.

Forskjellen på kanalklasse C og F:

• Kanalklasse F utføres med ekstra brannpakning i skjøt.

• Brannpakning svulmer ut ved eksponering for brann og vil da tette kanalsystemet.

Klasse F

Simduct Klasse F

• A-0 ISO 15138

• Dimensjoner fra Ø125 Ø1250

Driftsforhold

• Brannklassifiserte kanaler (A-0)

• Klasse C med brannklassifiserte ekspanderende pakninger godkjent av sertifiserende autoriteter. (Oljedirektoratet, Sjøfartsdirektoratet, Det norske veritas, ABS)

Forskjellen på kanalklasse C og F:

• Kanalklasse F utføres med ekstra brannpakning i skjøt.

• Brannpakning svulmer ut ved eksponering for brann og vil da tette kanalsystemet.
